FLIR IR WINDOWS


Při kontrole živé elektrické komponenty je běžně vystavován život kontrolora jistému riziku, není to však třeba! Infračervená inspekční okna řady FLIR IRW vnášejí průhlednou bariéru mezi kontrolora a elektrické zařízení a chrání před nehodami způsobenými elektrickým obloukem. Co se týče použitého materiálu, vybírat můžete mezi eloxovaným hliníkovým rámem nebo odolnou nerezovou ocelí. Obě varianty jsou snadno instalovatelné, snadno použitelné a napomáhají bezpečnější práci.

ŠIROKOPÁSMOVÝ KRYSTAL IR OKEN

Všechny systémy série IRW disponují širokopásmovým krystalem FLIR, který kamerám umožňuje zachytit viditelné i tepelné obrazy bez deformací. Vysílá krátké, střední a dlouhé IR vlny a podporuje vizuální kontrolu i zobrazovaní fúzovaného obrazu (viditelný společně s tepelným). Při využití FLIR IR oken nezáleží na použité kameře, obraz vždy bude jasný.

PIRMA-LOCK ™ SPOLEHLIVOST

FLIR IR okna se instalují rychle a bezpečně díky otestované technologii PIRma-Lock ™. Kroužek po vsazení do vyvrtané díry drží na svém místě díky uzamykatelným zubům, takže není třeba dodatečných šroubů.

ODOLNÁ NEREZAVĚJÍCÍ OCEL

Můžete zvolit standardní antikorozní eloxovaný hliníkový rám, nebo se rozhodnout pro odolnou nerezovou ocel. Nebudete se tak muset starat o galvanickou korozi z kontaktu mezi nerezovou ocelovou skříní a rámem IR okna.




Důvody proč koupit u nás Požádat o cenovou nabídku

Nezávazně poptat cenu

Jméno (vyžadováno):
Společnost:
IČO:
Telefon (vyžadováno):
Email (vyžadováno):
Vaše poznámka

KLÍČOVÉ FUNKCE IR OKEN

Snadná instalace a použití

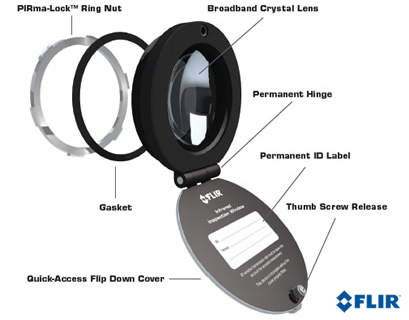

IR okno drží pomocí jediného kroužku PIRma-Lock ™. Jednoduchý závěsný kryt po jeho otevření zůstává spojen s kroužkem, takže se není třeba starat o jeho ztrátu nebo rozbití.

Možnost využití nerezové oceli

Vyvarujte se problémů s různými materiály využitím oken řady IRW z nerezové oceli. Nebudete se tak muset starat o galvanickou korozi z kontaktu mezi nerezavějící ocelovou skříní a rámem IR okna.

Širokopásmové přenosy

Širokopásmové krystalové čočky společnosti FLIR umožňují kamerám zachytit ostré viditelné i tepelné obrazy bez deformací. Objektivy přenášejí krátkou, střední a dlouhou infračervenou vlnu.

Bezpečnostní certifikace

Infračervené okna společnosti FLIR vyhovují požadavkům normy NFPA 70E a jsou testovány a certifikovány pro bezpečnost při jevu elektrického oblouku (KEMA)*.

* Pouze modely IRW-2C, IRW-3C a IRW-4C.


FLIR IR WINDOWS

Technické parametry

Číslo modelu FLIR 2" – IRW-2C FLIR 3" – IRW-3C FLIR IR Window 4" – IRW-4C
Obecné specifikace
Typ prostřední NEMA Typ 4/12 (vnější/vnitřní)
Maximální operační teplota 260°C
Specifikace optiky
Průměr krystalové čočky 50mm (1.97") 75mm (2.95") 95mm (3.74")
Průměr apertury 45mm (1.77") 69mm (2.71") 89mm (3.50")
Oblast clony 1590mm² (2.46in²) 3739mm² (5.79in²) 6221mm² (9.64in²)
Tloušťka okna 2mm (0.07")
Maximální teplota optiky 1355,6°C
Rozsah napětí Libovolný
Materiál Eloxovaný hliník nebo nerezová ocel AISI 316

Celková výška 85.5mm (3.36") 107.4mm (4.22") 136.5mm (5.37")
Celková šířka 73mm (2.87") 99mm (3.89") 127.44mm (5.01")
Celková tloušťka 25.5mm (1.00") 26.86mm (1.05") 29.25mm (1.15")
Požadovaný průměr díry (jmenovitý) 2-3/8" (60.3mm) 3.5" (88.9mm) 4.5" (114.3mm)
Greenlee Punch 76BB 739BB 742BB
Širokopásmové IR – krátké, střední a dlouhé vlny ano ano ano
Spektrum viditelného světla ano ano ano
Obraz v obraze ano ano ano
Hodnocení a testování
Underwriters Laboratories (UL 50V) ano Ano ano
UL 50 Environment Type 4/12
CSA certifikace, Třída produktu 3211 07 ano ano ano
KEMA (IEC 62271-200) Zkušební test na elektrický oblouk: 5kV, 63kA pro 30 cyklů při 60Hz
TUV (IEC 60529) IP67
TUV (IEC 60068-2-6) 100 m/s2 odolnost proti vibracím
TUV (IEC 60068-2-3) vydrží 15 dní v extrémní vlhkosti
TUV (ANSI/IEEE C37.20.2 section A3.6) Kryt odolný proti nárazu
Maximální tažná síla 657 kg 1655 kg 1678 kg
Další
Záruka Omezená celoživotní záruka na vady výrobce
