Termokamery FLIR E54, E76, E86 a E96
Profesionální termokamery pro průmysl i stavebnictví
Termokamery FLIR řady Exx nabízejí ve své třídě nadstandardní rozlišení (320 x 240 pixelů pro model FLIR E54, 320 x 240 pixelů pro model FLIR E76, 464 x 348 pixelů pro model FLIR E86 a 640 x 480 pixelů pro model FLIR E96) a pro tuto kategorii termokamer naprosto bezkonkurenční teplotní citlivost 30 mK. Tato řada termokamer je určena pro všeobecné použité, tj. pro průmysl i pro stavebnictví (kde nabízí i speciální funkce alarm izolace a alarm vlhkosti).
Dalšími přednostmi této řady je celá řada obrazových funkcí (MSX, obraz v obraze), kontinuální autofokus s použitím laserového dálkoměru, možnost měření teploty ve třech teplotních rozsazích až do 1500°C (modely FLIR E86 a E96), automatické rozpoznávání objektivů bez nutnosti rekalibrace při jejich výměně atd., viz podrobná tabulka parametrů a funkcí níže. Samozřejmostí je možnost záznamu radiometrického přenosu videa nebo propojení prostřednictvím WiFi.
S termokamerami je dodáván software FLIR Tools pro analýzu naměřených dat a tvorbu reportů.
Průmysl (prediktiví údržba)
V průmyslu nacházejí tyto termokamery uplatnění především pro možnost měření vysokých teplot, vysoké rozlišení a skvělou teplotní citlivost. Kamery mají vysoký stupeň krytí a vyhovují tak provozu v nejnáročnějších podmínkách průmyslového provozu.
Stavebnictví
Pro stavebnictví je nezbytná vysoká teplotní citlivost (30 mK), vysoké rozlišení (až 640 x 480 u modelu FLIR E96) a přesnost měření. Všechny tyto požadavky termokamery FLIR řady Exx zcela splňují. Samozřejmostí jsou také funkce “alarm izolace” a “alarm vlhkosti”. Bez nutnosti rekalibrace lze vyměnit standardní objektiv za teleobjektiv či širokoúhlý objektiv a tím uzpůsobit termokameru pro měření v exteriéru i v interiéru. Tato řada navíc nabízí nadstandardní rozlišení 640 x 480 pixelů, což se ve stavebnictví uplatní při diagnostice detailů na rozsáhlejších objektech či při měření z větší vzdálenosti za použití teleobjektivu.
Díky bezkonkurenční teplotní citlivosti jsou kamery vhodné i například pro hledání úniků vody z teplovodního topení, odpadní vody nebo pro přesnou lokalizaci vlhkostních problémů. Funkce MSX pak pomáhá identifikovat jednotlivé stavební detaily a přesně tak určit například místo, kde dochází k vsakování vody z odpadního potrubí.
Rychlé a přesné ostření
Laserovým dálkoměrem řízený autofocus zajišťuje vždy úplnou ostrost pořízených termogramů
Bezkonkurenční LCD
Vysoce kontrastní 4″ LCD obrazovka s pozorovacím úhlem 160° zajišťuje dobrou čitelnost i v náročnějším a špatně osvětleném terénu.
Měření teploty až do 1500°C
Skvělou vlastností této řady termokamer je možnost měření teploty až do 1500°C (u modelu E95).
Intuitivní a přehledné ovládání
Kapacitní dotyková obrazovka a přehledné menu zajišťuje pohodlné ovládání přístroje i v náročném prostředí průmyslového podniku.
Vylepšená funkce MSX®
Patentovaná funkce MSX® je u termokamer FLIR dnes již standardem. Zde je však podstatně vylepšena blízkostí optické osy reálné kamery a termokamery.
Rozšířená záruka
Na termokamery této řady se vztahuje rozšířená záruka. Například záruka na detektor je 10 let. Pro podrobnosti nás kontaktujte.
FLIR Exx Balíčky
Základní balíček
FLIRE54
Obsah základního balíčku:
- Termokamera FLIR E54 s 24° objektivem
- 2x baterie do termokamery
- Software Workswell ThermoFactor – pro posouzení teplotního faktoru dle normy ČSN 73 0540-2
- Software Workswell ThermoFormat – pro hromadnou úpravu termogramů
- Software Workswell CorePlayer – pro pokročilé analýzy termogramů a reporting
- Školení Základy práce s termokamerou
- Záruka 10let na detektor kamery
Stavební balíček
FLIRE76
Obsah stavebního balíčku:
- Termokamera FLIR E76 s 42° objektivem
- + Náhradní objektiv 24° pro měření budov z větší vzdálenosti
- Software Workswell ThermoFactor – pro posouzení teplotního faktoru dle normy ČSN 73 0540-2
- Software Workswell ThermoFormat – pro hromadnou úpravu termogramů
- Software Workswell CorePlayer – pro pokročilé analýzy termogramů a reporting
- Školení Základy práce s termokamerou + Termodiagnostika budov
- Záruka 10let na detektor kamery
Průmyslový balíček
FLIRE86
Obsah průmyslového balíčku:
- Termokamera FLIR E86 s 42° objektivem
- + Náhradní objektiv 14° pro měření drobných detailů z větší vzdálenosti
- Software Workswell ThermoElectric – pro snadné zavedení metodiky prediktivní údržby
- Software Workswell ThermoFormat – pro hromadnou úpravu termogramů
- Školení Základy práce s termokamerou
- Záruka 10let na detektor kamery
R&D balíček
FLIRE96
Obsah R&D balíčku:
- Termokamera FLIR E96 s 42° širokoúhlým objektivem
- +Náhradní objektiv 24° – standardní
- +Náhradní objektiv 14° pro měření drobných detailů z větší vzdálenosti
- Software Workswell ThermoFormat – pro hromadnou úpravu termogramů
- Software Workswell CorePlayer – pro pokročilé analýzy termogramů, 3D zobrazování a reporting
- Školení Základy práce s termokamerou
- Záruka 10let na detektor kamery
Zvýhodněná cena: 124 490,- Kč+DPH
Zvýhodněná cena (cena kamery se dvěma objektivy): 229 490,- Kč+DPH
Zvýhodněná cena (cena kamery se dvěma objektivy): 296 900,-Kč+DPH
Zvýhodněná cena (cena kamery se třemi objektivy): 378 290,-Kč+DPH
Kamery řady Exx-2020 nabízíme nejen ve výhodných balíčcích, ale také samostatně vždy s jedním objektivem. Pokud máte zájem o cenu, případně o další informace o parametrech, dostupnosti, použitelnosti jednotlivých kamer, neváhejte nás kdykoliv kontaktovat na telefonních číslech nebo emailech uvedených v kontaktech.
FLIR Exx-Series – datový list
(prediktivní údržba)
FLIR Exx-Series produktový list
(prediktivní údržba)
FLIR Exx-Series – datový list
(stavebnictví)
FLIR Exx-Series produktový list
(stavebnictví)
Technická specifikace termokamer FLIR řady Exx
| Model termokamery | E54 | E76 | E86 | E96 |
|---|---|---|---|---|
| Rozlišení IR senzoru | 320 x 240 | 320 x 240 | 464 x 348 | 640 x 480 |
| Teplotní rozsahy | -20°C až 120°C 0°C až 650°C |
-20°C až 120°C 0°C až 650°C |
-20°C až 120°C 0°C až 650°C 300°C až 1500°C |
-20°C až 120°C 0°C až 650°C 300°C až 1500°C |
| Time-lapse (Infrared) | Ne | Ne | Ne | 10 s až 24 hodin |
| Měřicí body | 1 (v online módu) | 1 (v online módu) | 3 (v online módu) | 3 (v online módu) |
| Nejdůležitější vlastnosti | řada FLIR Exx | |||
| Typ detektoru a rozměry pixelu | Nechlazený mikrobolometr, 17 µm | |||
| Teplotní citlivost/NETD | < 0.03°C @ 30°C | |||
| Spektrální rozsah | 7.5 – 14.0 µm | |||
| Obrazová frekvence | 30 Hz | |||
| Optika | ||||
| Zorné pole (včetně volitelných objektivů) | 24° x 18° (18 mm lens) | 24° x 18° (18 mm lens), 42° x 32° (10 mm lens), 24° x 18° (18 mm lens), 14° x 10° (29 mm lens) | ||
| Minimální ostřicí vzdálenost | 0.5 m (pro objektiv 18 mm) | |||
| F-No | f/1.3 | |||
| Rozpoznávání čoček | Automatické | |||
| Ostření | Manuální | Manuální a automatické (kontinuální s laserovým dálkoměrem) | ||
| Digitální zoom | 1-4x kontinuální | |||
| Více… | ||||
| Displej | ||||
|---|---|---|---|---|
| Display | LCD 4″, 640 x 480 pixelů s funkcí auto-rotation | |||
| Digitální kamera | 5 MP, 53° x 41° FOV | |||
| Barevné palety | Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC | |||
| Obrazové módy | Termo, vizuální, MSX®, obraz v obraze | |||
| Obraz v obraze | Nastavitelná velikost i poloha | |||
| MSX® | Zvýraznění obrysů v termogramu za použití reálného snímku | |||
| UltraMax™ | Ano (zvýšení rozlišení termogramu) | |||
| Měřicí funkce | ||||
| Přesnost | ±2°C nebo ±2% | |||
| Alarmy | Alarm vlhkosti, alarm izolace, izotermy | |||
| Izotermy | Nad/pod/interval/vlhkost/izolace | |||
| Měření vzdálenosti | Ano (vizualizováno na obrazovce) | |||
| Kompas, GPS | Ano; automatické tagování snímků GPS souřadnicemi a ukazatelem kompasu | |||
| Ukládání dat | ||||
| Paměťové médium | Vyměnitelná SD karta (8 GB) | |||
| Formát dat | Radiometrické JPEG | |||
| Záznam a streaming videa | ||||
| Záznam radiometrického videa | Ano, na SD kartu (.csq) | |||
| Formát neradiometrického a vizuálního videa | H.264 | |||
| Streaming neradiometrického videa | Ano, přes UVC nebo WiFi | |||
| Streaming neradiometrického videa | H.264 nebo MPEG-4 přes WiFi MJPEG přes UVC nebo WiFi |
|||
| Komunikační rozhraní | ||||
| Interfaces | USB 2.0, Bluetooth, WiFi | |||
| Video Out | DisplayPort přes USB Type-C | |||
| Napájení | ||||
| Typ baterie | Li-ion baterie | |||
| Provozní doba baterie | Přibližně 2.5 hodiny (typické užití při 25°C ) | |||
| Fyzické parametry | ||||
| Rozsah provozních teplot | –15°C až 50°C | |||
| Rozsah skladovacích teplot | –40°C až 70°C | |||
| Shock/Vibration/Encapsulation; Safety | 25 g / IEC 60068-2-27, 2 g / IEC 60068-2-6, IP 54 /IEC 60529; EN/UL/CSA/PSE 60950-1 | |||
| Váha/rozměry | 1 kg / 27.8 x 11.6 x 11.3 cm | |||
Obsah balení
- Termokamera včetně objektivu
- Baterie (2 ks.)
- Bateriový nabíječ
- Krytka objektivu
- Popruh (na ruku a na krk)
- Dokumentace
- 8GB SD karta
- Šroubovák (torx)
- Kabely (USB 2.0A/USB Type-C, USB Type-C/HDMI, USB Type-C/USB Type-C)
- a další…
FLIR Exx Modely

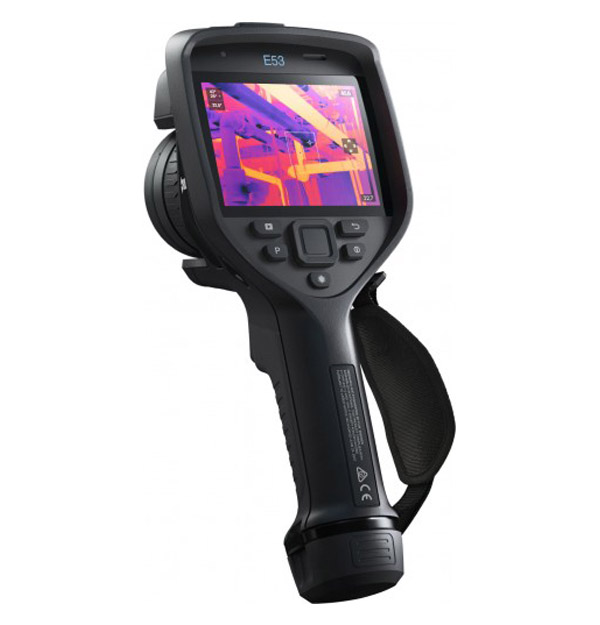

FLIRE53
Termokamera FLIR E54 nabízí stejnou jasnost obrazu, přesnost měření a robustní funkce jako zbytek řady FLIR Exx, ale za cenu, která vyhovuje i méně náročným profesionálům.
FLIRE76
Termokamera FLIR E76 je cenově dostupnou termokamerou s desítkami funkcí pro diagnostiku staveb, ale i strojů a zařízení v průmyslu.
FLIRE86
Termokamera FLIR E86 je střední třídou této řady. Nabízí rozlišení 384 x 288 pixelů a možnost měření teploty až do 1500°C.
FLIRE95
Termokamera FLIR E96 nabízí všechny funkce modelů E76 a E86 a navíc nadstandardní rozlišení 640 x 480 pixelů. Toto rozlišení zatím nebylo u pistolových typů termokamer dostupné – jedná se v pravém slova smyslu o revoluci co se týká výkonu v závislosti na ceně. Do konce roku 2020 byly nejdostupnější kamery tohoto rozlišení o polovinu dražší, než je model E96 (= novinka roku 2021).
